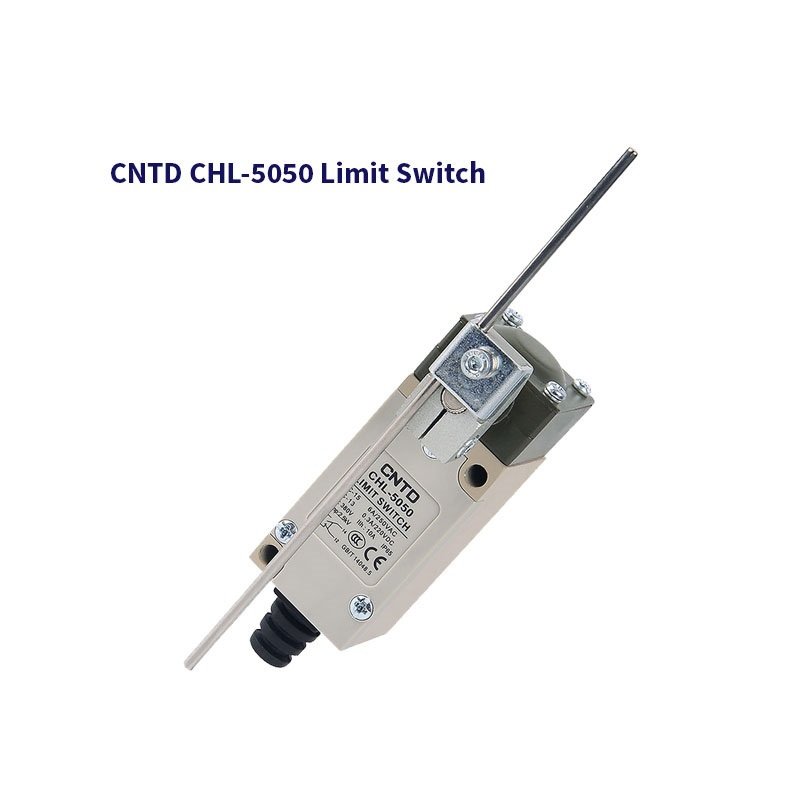

CHL-5050 AÇISAL KOL AYARLI ÇUBUK LİMİT SWİTCH SİVİÇ
CNTD CHL-5050 AÇISAL KOL AYARLI ÇUBUK LİMİT SWİTCH SİVİÇ
Dar Metal Gövde
CE Sertifikalı
IP 65 Koruma
1 NO 1 NC Kontak
Gümüş kontaklar
-5.. + 65°C de Çalışma
Toplam boyut: 100 x 33 x 33mm
Çift Kopma Mekanizması: 1 NO + 1 NC Zorla Kesme hızlı eylemi
Nominal Gerilim / Akım: 10 (4) A, 125, 250VAC / 6 (2) A, 380VAC Endüktans Yükü için, Cos Φ = 0.4
Kontak direnci: 25m Ω maks. (başlangıç değeri)
Hakaret direnci: 100m Ω min. (500VDC'de)
Dielektrik gücü: 1000VAC, 50/60 HZ, aynı polaritelerin terminalleri arasında 1 dakika süreyle
1500VAC, 50/60 HZ, 1 dakikalık akım taşıyan ve iletmeyen metal parçalar arasında
Her terminal ve toprak arasındaki 1 dakika boyunca 1500VAC, 50/60 Hz
Elektriksel Ömür: 10A 250VAC'de 500.000 rezistif
Mekanik Ömür: 10,000,000 işlem dakika. (dereceli şartlar altında)
Çalışma Hızı: 5mm / s ila 0.5m / s
Koruma derecesi: IP65
Ortam Sıcaklığı Rised: Ortam sıcaklığı üzerinden nominal voltaj / akımdaki maksimum 30 ° C
Çalışma sıcaklığı: -5 ° C ~ + 65 ° C (buzlanma olmadan)
Depolama sıcaklığı: -5 ° C ~ + 65 ° C (buzlanma olmadan).
Şok direnci: Mekanik dayanıklılık: 1000m / s 2 dak.
Terminal Vidası Torsinal Kuvveti: 6-8 kgf-cm
Diğer Vidalı Burulma Gücü: Kapak 12-14 kgf-cm / Kafa 8-9 kgf-cm / Montaj 50-60 kgf / cm
Çıplak Tel Çapı: Φ 2 Maks.
Kablo Çapı : Φ 9 Maks. (IP kablo kullanılıyorsa IP 65, Φ 8-9)
CNTD switch siviç
Limit siviç switchin kontaklarının pozisyon değiştirmesi,
yani açık konumdan kapalı konuma veya kapalı konumdan açık konuma geçmesi
sonucu herhangi bir elektrik devresi açılır veya kapanır. Limit switch yada
diğer adıyla sınır şalteri, bir hareketli mekanizmanın temas etmesi sonucu
mekanik olarak tahrik edilerek elektriksel kontakları pozisyon değiştiren
elektriksel bir anahtardır.
Özellikler
Limit Switchlerin Uygulama Alanları
Mekanik limti siviçler Her ne kadar, günümüzde daha
teknolojik olan endüktif sensör, kapasitif sensör, fotoelektrik sensör vb.
temassız algılayıcılar da limit switch yerine kullanılabilse de limit
switchler, düşük maliyetleri, basit yapıları, montajında daha az teknik bilgi
gerektirmeleri, elektronik parçası olmadığından dolayı voltaj değişimlerinden
ve pik akımlarından etkilenmemeleri, sensörlere göre daha mukavim bir yapıya
sahip olmaları, her endüstriyel elektrik malzemesi satıcısının stoğunda
bulunmaları gibi bir çok avantajından dolayı hala tercih sebebidir.
Limit Switch Tipleri ve Seçimi
Bu kadar çok ve farklı kullanım alanı olan limit switchler
bir çok farklı tipte üretilirler. Uygulamacı ve teknik tasarımcı kendi
mekanizmasının ve çalışma ortam koşullarının özelliklerini göz önüne alarak
doğru seçimi yapmalıdır. Limit switch darbelere ve zor ortam koşullarına maruz
kalacak bir yerde kullanılacak ise metal gövdeli tipler, daha kolay koşullarda
ise plastik gövdeli tipler tercih edilmelidir. Ortamda aşındırıcı kimyasallar
ve asitler var ise, plastik gövdeli tipler metal gövdeli tiplere tercih
edilmelidir. Çünkü plastiklerin korozyon dayanımı metallere göre daha iyidir.
Uygulamanın ihtiyacına göre, IP sınıfı, kontak yapısı ve kontak sayısı, kafa
formu, gövde büyüklüğü gibi faktörler değerlendirilerek seçim yapılır
